MahsulotDtavsif

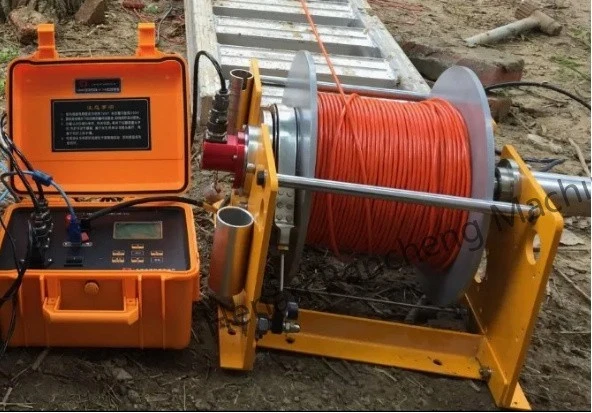

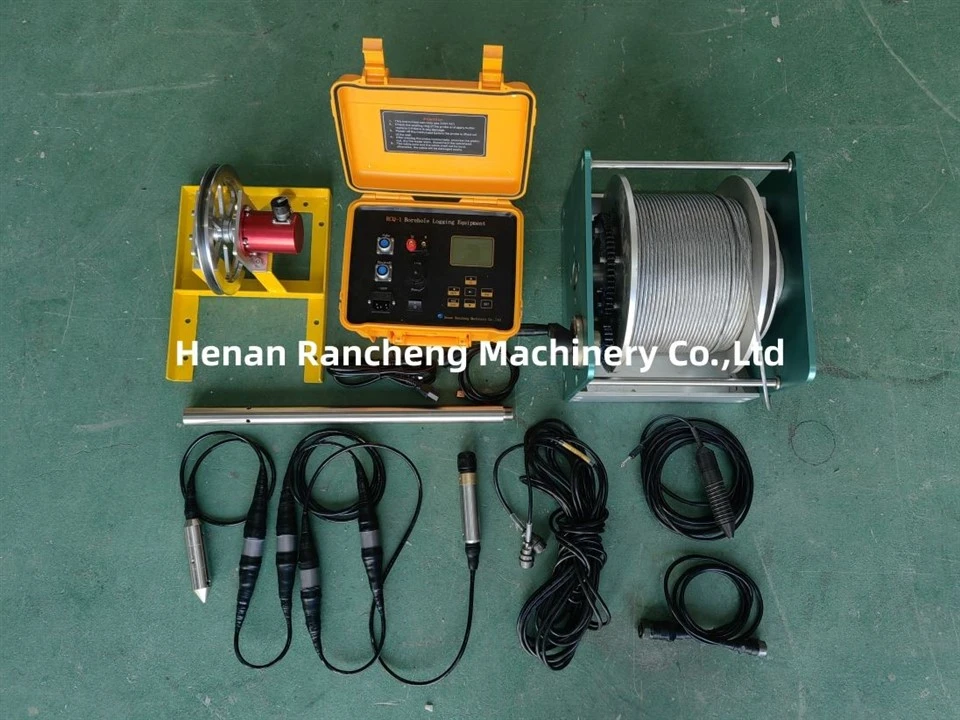

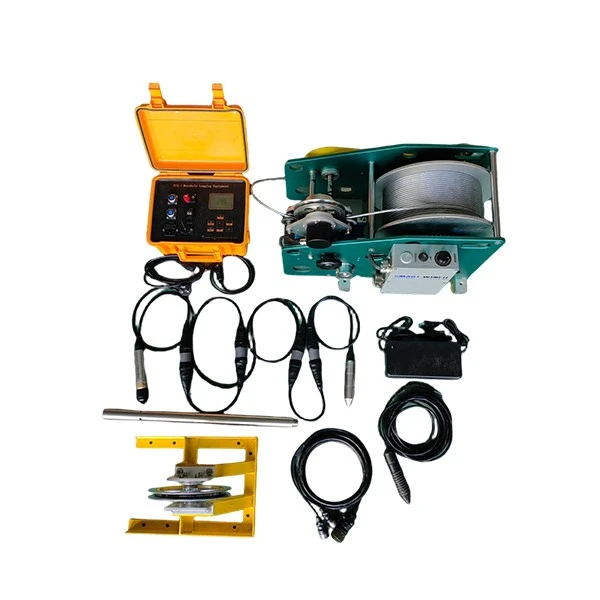

Rancheng Machinery kompaniyasi tomonidan ishlab chiqilgan RCQ-1 Geofizikaviy tadqiqot uskunasi neft va gazni qidirish, qatlamlarni baholash va geologik tuzilmalarni o‘rganish uchun mo‘ljallangan professional geofizik loggiya vositasidir. Rivojlangan rezistivlikni qayd etish texnologiyasidan foydalanib, u litologiya, porozlik va uglevodorod potentsialini baholash uchun qatlam qarshiligini aniq o'lchaydi va qidiruv guruhlariga neft-, gaz- va suv o'tkazuvchi qatlamlarning tarqalishini tezda tushunishga yordam beradi. U qalin va yupqa qatlamlarda ishonchli ma'lumotlarni taqdim etib, burg'ulash va rivojlantirishni rejalashtirish uchun muhim yordam beradi.
Bizning elektrod tizimimiz yuqori qarshilik qatlamlari va shakllanish chegaralarini aniq aniqlash uchun gradient va potentsial elektrod konfiguratsiyalarini optimallashtirilgan sxema bilan birlashtiradi. An'anaviy rezistivlik jurnali yuqori-rezistentlik zonalarini ko'rsatishi mumkin bo'lsa-da, bizning mikroelektrodli jurnalimiz buni yanada oshiradi. Mikroelektrodlar quduq qudug'iga yaqin joylashgan bo'lib, elektrodlar oralig'i ancha qisqaroq bo'lib, burg'ulash loyining ta'sirini kamaytiradi. Bu o'tkazuvchan va suv o'tkazmaydigan qatlamlarni aniq farqlash imkonini beradi va yupqa qatlamlar va qumtosh{5}}loytosh oraliq qatlamlarini aniq aniqlash imkonini beradi.
Mikro{0}}gradient va mikro-potentsial elektrod tizimlarini bir vaqtda qo‘llash orqali RCQ-1 amplituda farqlaridan hosil bo‘lish o‘tkazuvchanligini aniqlashi va yuvilgan zonaning qarshiligini, shuningdek, loy keki qalinligini o‘lchashi mumkin, bu esa shakllanishni batafsilroq va aniqroq tahlil qilish imkonini beradi. RCQ-1 loy burg'ilash sharoitida yoki murakkab geologik muhitda ishlashidan qat'i nazar, muhandislarga ongli va samarali qarorlar qabul qilishda yordam berish uchun barqaror, ishonchli ma'lumotlarni taqdim etadi.
Texnik parametrlar
|
Yo'q. |
Element |
Parametr |
|
1 |
Tashqi quvvat manbai |
AC 220V ± 20%, 50Hz, 20W |
|
2 |
Ishlash holati |
Harorat: -20 ºC ~ +40 ºC, namlik 90% dan kam yoki unga teng |
|
3 |
AB quvvat manbai |
6 ~ 60V, 0 ~ 200mA, AC kvadrat to'lqin |
|
4 |
Amaldagi elektrod tizimi |
A1.6M 0.4N |
|
5 |
Ko'rinadigan qarshilikni o'lchash diapazoni |
1-2000Ωm |
|
6 |
Ko'rinadigan qarshilikni o'lchash aniqligi |
1% (shkala) |
|
7 |
Tabiiy potentsial o'lchov diapazoni |
±1200mv |
|
8 |
Tabiiy potentsialni o'lchash aniqligi |
1% |
|
9 |
Signal chiqishi |
USB interfeysi |
|
10 |
Chuqurlikni o'lchash |
0 ~ 9999,99 metr |
|
11 |
Chuqurlikni o'lchash aniqligi |
0,1% dan yaxshiroq |
|
12 |
Tezlikni o'lchash diapazoni |
0 ~ 9999 metr / soat |
|
13 |
Tezlikni o'lchash aniqligi |
5% dan yaxshiroq |
Mahsulot afzalliklari
- Zararsiz-oʻlchov: Xavfsiz va ishonchli ishlashni ta'minlab, atrof-muhitga minimal ta'sir ko'rsatgan holda to'g'ridan-to'g'ri quduq ichida batafsil er osti ma'lumotlarini taqdim etadi.
- Yuqori aniqlik: Qatlamlar qarshiligidagi nozik-miqyosdagi oʻzgarishlarni aniqlab, yupqa qatlamlar va qatlamlararo qatlamlarni aniq aniqlash imkonini beradi.
- Keng qo'llanilishi: Har xil turdagi quduqlar, jumladan, neft quduqlari, suv quduqlari va murakkab geologik tuzilmalar uchun javob beradi.
- Barqaror va ishonchli ma'lumotlar: Mikroelektrodlar quduq qudug'i bilan yaqin aloqada bo'lib, burg'ulash loyining ta'sirini kamaytiradi va aniq, takrorlanadigan natijalarni beradi.
Ilova va maydonda ishlash
RCQ-1 neft va gazni qidirishda keng qo'llaniladi. Qatlamning qarshiligini doimiy ravishda o‘lchab, u neft-poydevori, gaz-ko‘taruvchi va suv o‘tkazuvchi qatlamlarni tezda farqlashga yordam beradigan er osti elektr profilini hosil qiladi. Mineral resurslarni qidirishda u ruda jismlarining elektr xususiyatlarini aniqlaydi, bu operatorlarga foydali qazilmalar konlarining holati va masshtabini aniqlash imkonini beradi. Geologik tuzilmani o'rganishda u geologik evolyutsiyani tahlil qilish uchun qimmatli ma'lumotlarni taqdim etuvchi yoriqlar, shakllanish o'zgarishlari va boshqa strukturaviy xususiyatlarni aniqlashga yordam beradi. Ilg'or Geofizika tadqiqot uskunasining bir qismi sifatida u ko'plab sohalarda er osti boyliklarini ishonchli izohlashni ta'minlaydi.
Dalada ishlash vaqtida o'lchash xatolariga yo'l qo'ymaslik uchun logging probi quduq devori bilan mahkam aloqada bo'lishi kerak. Operatorlar quduq diametrining o'zgarishi va burg'ulash suyuqligi sharoitlari kabi atrof-muhit omillariga katta e'tibor berishlari kerak. Barqaror va takrorlanadigan ma'lumotlarni ta'minlash uchun ko'pincha bir nechta o'lchovlar talab qilinadi. Mikro{3}}gradient va mikro{4}}potentsial elektrodlarning birlashtirilgan tizimi bilan asbob o‘tkazuvchan va suv o‘tkazmaydigan qatlamlar o‘rtasida aniq amplituda kontrast hosil qiladi, bu esa yupqa qatlamlarni, qatlamlararo qatlamlarni va yuvilgan zonalarni aniq aniqlash imkonini beradi.
Foydalanish bo'yicha maslahatlar
- Optimal aloqa qilish uchun elektrodlarni quduq devoriga mahkam bosib turing.
- Devorning ifloslanishi yoki burg'ulash loydan kelib chiqadigan muammolardan qoching; kerak bo'lganda o'lchovlarni takrorlang.
- Eng ishonchli xulosalar olish uchun maʼlumotlarni sharhlash geologik bilimlar va koʻp-parametrli tahlillar bilan birlashtirilishi kerak.
TSS
Nima uchun tog 'jinslari turli qarshilik qiymatlariga ega?
Qarshilik suv tarkibidagi, mineral tarkibidagi va suyuqlik sho'rligidagi farqlarga qarab o'zgaradi. Misol uchun, sho'r suv past qarshilikka ega, quruq jinslar yoki minerallarga- boy qatlamlar esa odatda yuqori qarshilikka ega.
To'g'ri qayd natijalarini qanday ta'minlashim mumkin?
Elektrodlarning quduq devori bilan mustahkam aloqa qilishiga ishonch hosil qiling, uskunani to'g'ri sozlang, quduq sharoitlarini hisobga oling va ma'lumotlarning mustahkamligini yaxshilash uchun takroriy o'lchovlarni bajaring.
